Đọc giá trị của điện trở thông qua các vạch màu?

Điện trở là linh kiện thụ động có sức lan tỏa trong rất rất nhiều mạch điện từ bé đến lớn, cho nên ít nhất chúng ta cũng phải biết cách xác định giá trị của điện trở bằng mã màu mà không cần đồng hồ đo vì nó rất dễ dàng, chúng ta có bảng chỉ số với các màu tương ứng như sau,

Màu sắc	Số thứ 1	Số thứ 2	Số thứ 3	Số 10 mũ	Sai số
Đen	0	0	0	×100
Nâu	1	1	1	×101	±1% (F)
Đỏ	2	2	2	×102	±2% (G)
Cam	3	3	3	×103
Vàng	4	4	4	×104
Lục	5	5	5	×105	±0.5% (D)
Lam	6	6	6	×106	±0.25%(C)
Tím	7	7	7	×107	±0.1% (B)
Xám	8	8	8	×108	±0.05% (A)
Trắng	9	9	9	×109
Vàng Gold				×0.1	±5% (J)
Bạc				×0.01	±10% (K)
None					±20% (M)

Ok, bây giờ chúng ta sẽ làm một ví dụ rất đơn giản như sau, những trường hợp khác các bạn làm tương tự, vì đây là phần dễ và trên internet cũng đã nói khá nhiều về vấn đề này nên mình chỉ xin phép hướng dẫn sơ đẳng ở mức cần thiết mà thôi.

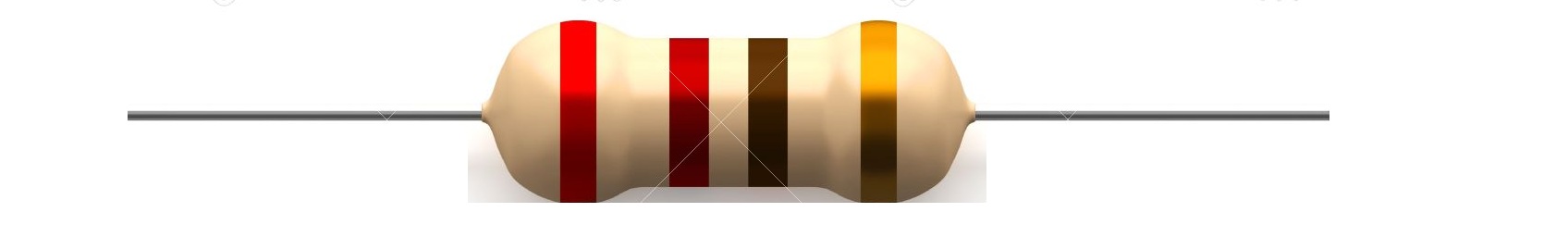

Điện trở ở phía trên chắc hẳn đã quá quen thuộc đối với các bạn đã nghịch về led, đúng vậy nó chính là điện trở 220 Ohm. Vậy làm thế nào để xác định được nó thông quá mã màu? Rất đơn giản chúng ta sẽ tìm bằng cách như sau:
Dựa vào bảng trên ta sẽ thu được các giá trị vòng 1, vòng 2, vòng 3, vòng 4, tức nhiên một số điện trở có vòng 5. Xác định điện trở vòng 5 cũng tương tự với các điện trở còn lại.

Các bước thực hiện,

1. Xác định đầu-đuôi. Như ở bảng trên việc xác định đầu khó hơn xác định đuôi vì đuôi hay sai số chỉ có 2 màu đó là màu vàng gold và màu bạc nên ta sẽ xem xác định đuôi trước.
2. Sau khi đã xác định được đuôi ta tìm các giá trị tương ứng với các vòng còn lại từ trái qua phải như hình phía dưới và bỏ qua vòng sai số.
   • Để xác định sai số các bạn tính như sau:
     Ở trên vòng thứ 4 là màu vàng gold nghĩa là sai số +-5%. Mà điện trở của chúng ta là 220 do đó giá trị sai số của chúng ta sẽ thu được trong 2 khoảng trên và dưới 220 Ohm. 5% của 220 là (220x5)/100 = 11 Ohm => sai số trong khoảng > 220-11 = 209 Ohm và < 220+11 = 213 Ohm

Ngoài việc đọc giá trị của điện trở bằng mã màu ra còn có một số điện trở dán hay SMD thì lại có quy luật khác để xác định giá trị, các bạn hãy tìm hiểu thêm nhé. Mọi ý kiến đóng góp xin liên hệ vào hòm thư manhcompro@gmail.com. Do trang này chạy trên wapsite và đang trong quá trình xây dựng nên nếu có lỗi, mong các bạn phản hồi cho Team để sớm khắc phục.
