Các định luật Thevenin Norton cho nguồn áp và nguồn dòng?

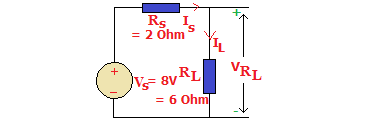

Thật sự rắc rối với các định luật trong điện tử, nhìn chung thì các định luật và định lý đều dựa vào ohm law(định luật ohm ^.^) mà thôi. Thế nên tại sao chúng ta lại không ngó qua 2 định luật trên nói về cái gì, và áp dụng nó trong biến đổi mạch điện tương đương nó ra làm sao?, đầu tiên chúng ta xét một mạch điện sau đây.

Mạch trên quá đơn giản để phân tích, nhưng tôi đang cố giải thích tại sao phương pháp norton-thevenin được áp dụng trong mạch điện kể cả phức tạp và đơn giản nhất.
Áp dụng định luật ohm cho mạch điện trên để tìm dòng điện qua RL. Để ý một chút về mạch điện trên, dòng điện IS sẽ bằng dòng điện IL do chúng nối tiếp với nhau, các bạn sẽ phân vân tại sao ta có nhánh thừa kia lại không tính vào vì nhánh thừa kia nó là nhánh cụt tức là không hình thành được nhánh kín từ nguồn dương cấp điện xuống nguồn âm cấp điện(mát) nên nhánh cụt đó sẽ có Icụt = 0 ta có

IL = VS
(RS+RL)

Tiếp theo tìm điện áp rơi trên RL nó sẽ có giá trị là VRL do chúng song song với nhau, và có giá trị là:

VRL = ILxRL
Thế IL vào phương trình trên ta được một biểu thức rất là ok có giá trị như sau:
VRL = VSxRL
(RS+RL)
Làm đến đây thì chúng ta đã get(có được) giá trị của IL và VRL bằng cách thế các giá trị bằng số vào ta được:
IL = 8V = 1A
(2 Ohm + 6 Ohm)
VRL = ILxRL = 1 Ax6 Ohm = 6V

Trên đây là cách tìm dòng điện bằng cách truyền thống, bây giờ chúng ta sẽ bắt đầu tìm hiểu về cách tìm 2 giá trị trên bằng phương pháp Norton-Thevenin. Các bước giải phương pháp như sau đối với Norton thì để tìm điện áp, còn đối với Thevenin để tìm dòng điện, các bạn có thể tùy yêu cầu bài toán mà làm.

TH1: tìm dòng điện qua điện trở RL được thực hiện qua các bước sau:

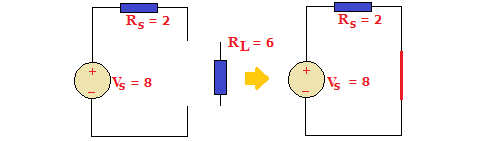

  1. Vứt điện trở RL ra, sau đó nối ngắn mạch như hình vẽ bên dưới.

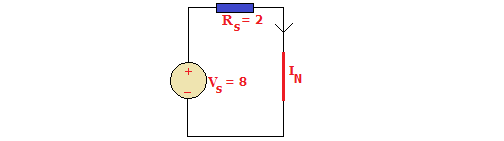

  2. Tìm dòng Norton hay dòng IN bằng các phương pháp đã biết, do ở đây mạch điện quá đơn giản(để làm ví dụ ^.^ ) nên mình sử dụng định luật Ohm như hình dưới đây,
    Áp dụng định luật Ohm ta tính được giá trị của IN = 4A như sau:
    IN = 8V = 4A
    2

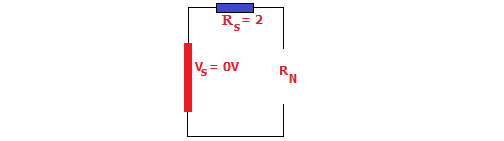

  3. Tiếp theo chúng ta sẽ tìm điện trở tương đương của mạch RN, bằng cách cho Vs = 0V nghĩa là ngắn mạch Vs xem hình dưới đây:
    Dễ dàng nhận thấy rằng RN = Rs = 2 Ohm.

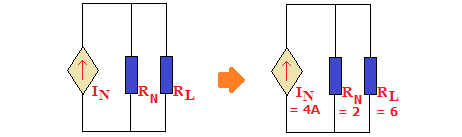

  4. Dựa vào cấu hình dưới đây chúng ta dễ dàng tìm được cấu hình Norton tương đương của mạch điện
    Với cấu hình như trên thì chúng ta sẽ tìm điện trở tương đương của đoạn mạch trên để tìm được điện áp cần tìm. Điện áp cần tìm sẽ có giá trị là VRL = INx(RN//RL). Mà điện trở tương đương RN//RL có giá trị là:
    RN//RL = 2x6 = 1.5 Ohm
    2+6
  5. Và đến đây, chúng ta đã thu được giá trị của điện áp rơi trên tải RL có giá trị,
    VRL = INxRN//RL = 4x1.5 = 6 V
    Kết quả này đúng với kết quả chúng ta tìm được như đã phân tích ở phần mở đầu nhé, hehe.

Và tiếp theo chúng ta sẽ tìm được giá trị dòng điện qua điện trở RL theo công thức sau:

IL = VRL = 6V = 1 A
RL 6 Ohm

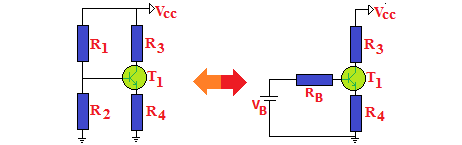

Trên đây là những bước cơ bản và rất là đơn giản để hiểu được phương pháp Norton-Thevenin. Bây giờ chúng ta sẽ làm một bài tập nâng cao (bởi vì có thể ai đó chưa học về transistor) để tìm được cấu hình tương đương như mạch điện dưới đây:

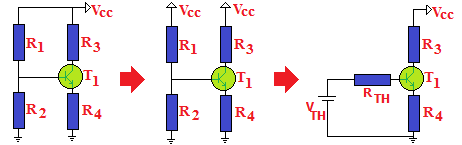

Như các bước ở trên, đầu tiên chúng ta sẽ ngắt phần tải đi, và để phần mạch còn lại để biến đổi tương đương, ở hình vẽ trên ta thấy chúng ta cần tìm điện áp VB và điện trở RB nó tương đương với việc tìm VTH và RTH. Hãy xem hình vẽ sau để biết cách tối giản mạch trên.

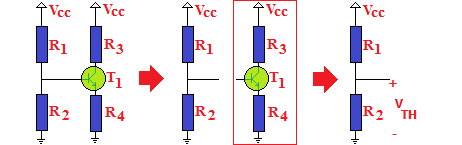

Và sau đây là các tìm VTH điện áp này áp dụng định luật Ohm dễ dàng tìm được, xem hình vẽ:

Ta thu được VTH có giá trị là:
VTH = VccxR2
R1+R2

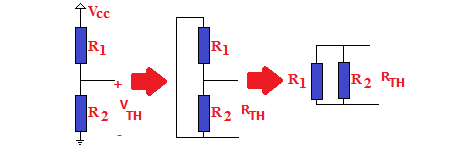

Tìm RTH như hình vẽ sau, nhắc lại tý là muốn tìm điện trở tương đương RTH thì việc đầu tiên là cho Vcc = 0V nói cách khác là ngắn mạch Vcc, và sau đó tính điện trở tương đương.

Tèn ten, nhìn hình ở trên chúng ta đã dễ dàng biết được giá trị của RTH, đúng vậy RTH sẽ có giá trị bằng điện trở R1 // với điện trở R2 hay:

RTH = R1xR2
R1+R2

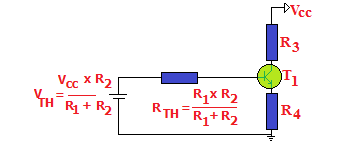

Và đây là mạch tương đương của bài toán trên, xin phép chốt hạ:

Bài viết trên đây được danchoidien viết một cách cơ bản để từ những lý thuyết trên mong rằng các bạn sẽ một phần hình dung được phương pháp thevenin norton hay ngược lại, điều mà danchoidien muốn gửi đến các bạn là hãy liên tục học tập, liên tục tìm tòi những cái mới những cái hay phục vụ cho nghiên cứu hoặc vui chơi theo từng mục đích cụ thể. Nếu các bạn gặp các sự cố hoặc lỗi hiển thị của wapsite vui lòng liên hệ cho Admin để được giải quyết sớm nhất qua hòm thư điện tử manhcompro@gmail.com.
