Mạch đa hài là gì? ứng dụng của nó là gì? tại sao nó lại hoạt động?

Tôi đang thấy nhiều bạn có sự bối rối không hề nhẹ khi tìm hiểu về mạch này, khi chúng ta đã học về transistor, tụ điện thì giải thích nguyên tắc hoạt động thật sự quá dễ, do đó tôi có thể đảm bảo rằng, bạn đọc xong bài viết này bạn có thể tự tin ứng dụng nó vào mạch của bạn, tức nhiên đầu tiên như thường lệ tôi không nó về các công thức tính toán vì rất dễ gây xa nhau =)). Chúng ta sẽ phân tích nguyên tắc hoạt động của nó trước đã nha.

Tham khảo: Video giải thích nguyên tắc hoạt động của mạch đa hài sử dụng transistor NPN Admin

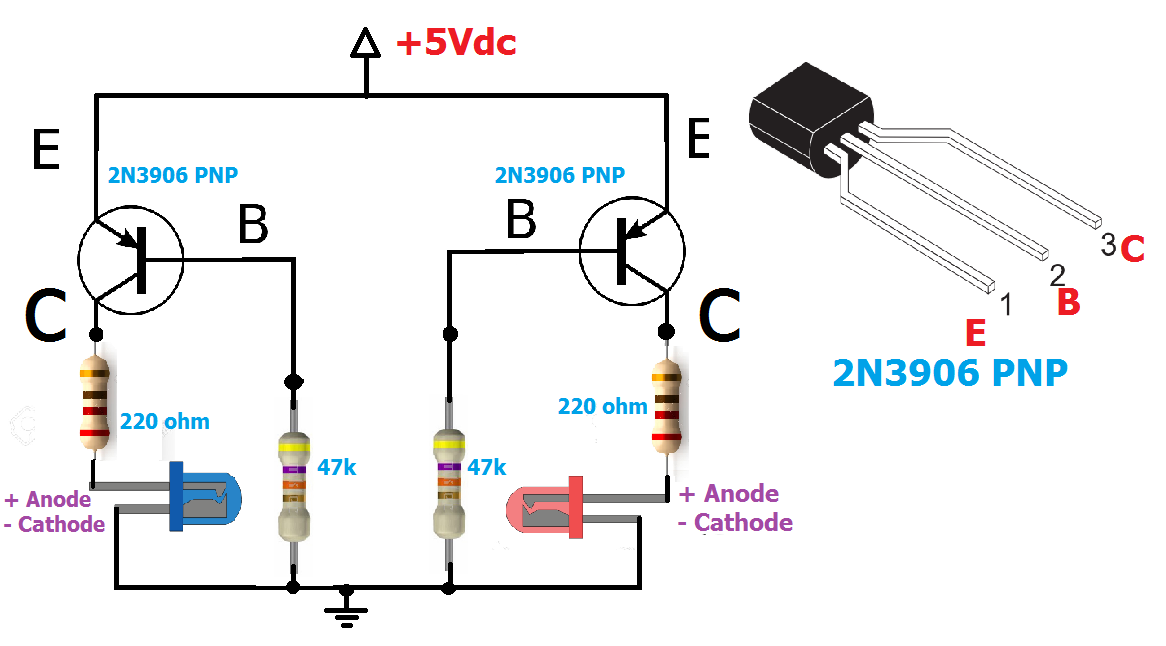

Nào đầu tiên chúng ta sẽ xét mạch mà không có tụ điện, rõ ràng với cấu hình như vậy thì cả 2 transistor sẽ dẫn và khiến cả 2 led là led đỏ và led xanh sẽ sáng cùng nhau và lung linh bên nhau =)). Vì sao? Vì ta đã biết transistor PNP sẽ cho phép dẫn điện từ cực E đến cực C khi và chỉ khi cực điện áp giữa cực B và cực E có hệ số âm(<=0.7V) nghĩa là V_BE = V_B - V_E <= 0.7V mà để được như vậy thì yêu cầu rất đơn giản là cực B sẽ được nối xuống GND để điện áp là 0 và cực E sẽ được nối với dương nguồn để được +5V để rồi 2 cái trừ nhau sẽ là âm đó.

Giờ thì sao, ta lắp thêm 2 con tụ có giá trị là 10uF(đọc là 10 micro fara - nếu mua hàng thì bảo là: Chủ quán cho 2 con tụ hóa 10 mi =)) ) điện áp chịu đựng được tùy loại có loại 16V có loại 50V có loại 400V,
Lưu ý là các cực âm dương của tụ phải đúng nha các bạn, nó có phân biệt âm dương vì là tụ hóa, còn tụ gốm thì không nha. Tiện đây nói luôn, 2 đèn led cũng phân biệt cực nếu bạn lắp sai thì ôi thôi nó không hoạt động đâu nhé vì led cũng là 1 loại diode nó chỉ cho phép dẫn điện một hướng mà thôi giống như trúm lươn vậy, nó chỉ cho lươn chui vào mà không cho lươn chui ra vậy =) _{~Thèm cháo lươn quá}

Bà con chú ý nguyên tắc hoạt động nè, tui sắp nói đây =))
Các bước hoạt động của mạch điện:

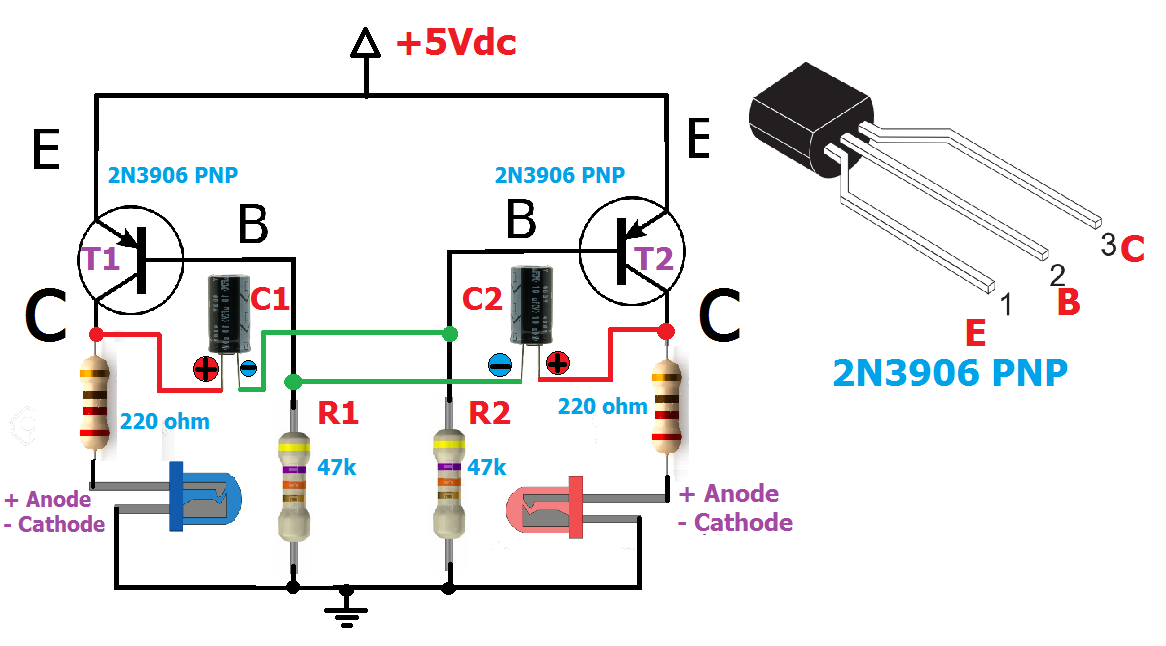

1. T₁ hoặc T₂ dẫn trước, giả sử cho T₂ dẫn trước nha mấy chế. Vì sao vì 1 trong 2 đã được kích hoạt cấu hình sẵn sàng dẫn nhưng con nào nhạy hơn thì con đó dẫn trước. Do vậy ta cho T₂ dẫn trước cho nó máu.
2. Khi T2 cho phép dẫn thì đèn led đỏ sáng và led xanh sẽ tắt đen =)) vì T1 không dẫn mà và do T2 dẫn thì nó thông từ cực E xuống cực C do đó con tụ C₂ sẽ được nạp lượng điện áp +5Vdc qua R₁.
3. Và đến đây ta tìm được lý do T1 không dẫn, đó chính là do quá trình đang nạp của tụ C2 đầu âm của cực C2 sẽ được gắn vào cực B của T1 và điện trở R₁. Đang nạp nghĩa là đang có sự dịch chuyển của các electron do đó nó sẽ gây ra một lượng điện áp dương rơi trên điện trở R₁ khiến T1 tắt như đã nói ở phần trên về điều kiện dẫn của PNP
4. Nào, sau một khoảng thời gian(sẽ được tính ở phần dưới ^.^) thì tụ C2 sẽ nạp đầy điện. Khi đầy điện thì điện ạp ở bên cực âm của tụ sẽ là 0V, do đó nó sẽ làm T1 dẫn , vui rồi.
5. Khi T1 dẫn thì sẽ dẫn đến đèn led xanh sáng lên, ngay lập tức(tức nhiên trễ /1000 giây) transistor T2 sẽ ngưng dẫn khiến led đỏ phải tắt do cực âm của thím tụ C1 kia được tải các hạt tải điện làm xuất hiện điện áp dương rơi trên R₂ V_R2 = I_LEDxanhxR₂ = > 0V.
6. Đến đây rồi thì quá trình trên lại cứ thế túc tiệp và sẽ tạo ra các xung on off với chu kỳ bằng nhau.

Video test mạch by Admin

Trên đây là những hướng dẫn cơ bản nhất cho các bạn hiểu được nguyên lý làm việc của mạch đa hài PNP với transistor NPN hay FET hay bất kỳ con transistor nào nữa thì việc giải thích cũng tương tự. Hiện tại giao diện của trang wapsite vẫn đang được cập nhật do đó một số chức năng hoặc các đường liên kết có thể hỏng, nếu các bạn gặp bất cứ vấn đề gì vui lòng gửi mail về hòm thư manhcompro@gmail.com để được Team hỗ trợ sớm nhất.
